手持千分尺的恒力彈簧執行器
來源:千業精密 時間:2022-11-03
作為精密測量工具,千分尺(又稱螺旋測微器)被廣泛用于精密加工之中。并被業內人所熟知著,已知有多種方法可用于在手動測量工具中提供恒定的力。一種包括恒力驅動彈簧致動器配置的千分尺,其包括框架、砧座、心軸、感測心軸位移的線性位移傳感器,以及包括構造成移動心軸的按鈕的致動器 朝向或遠離砧座。
心軸驅動裝置附接到恒力彈簧致動器,該恒力彈簧致動器包括朝心軸延伸并附接在心軸和框架之間的至少一個恒力彈簧,使得它們的力的總和以近似恒定的力驅動心軸朝向砧座。 在一些實施例中,恒力彈簧致動器包括至少兩個平行的恒力彈簧線圈,向主軸平行延伸。 恒力彈簧可以制造得更緊湊,施加更大的力,并且相對于已知配置具有更長的壽命。

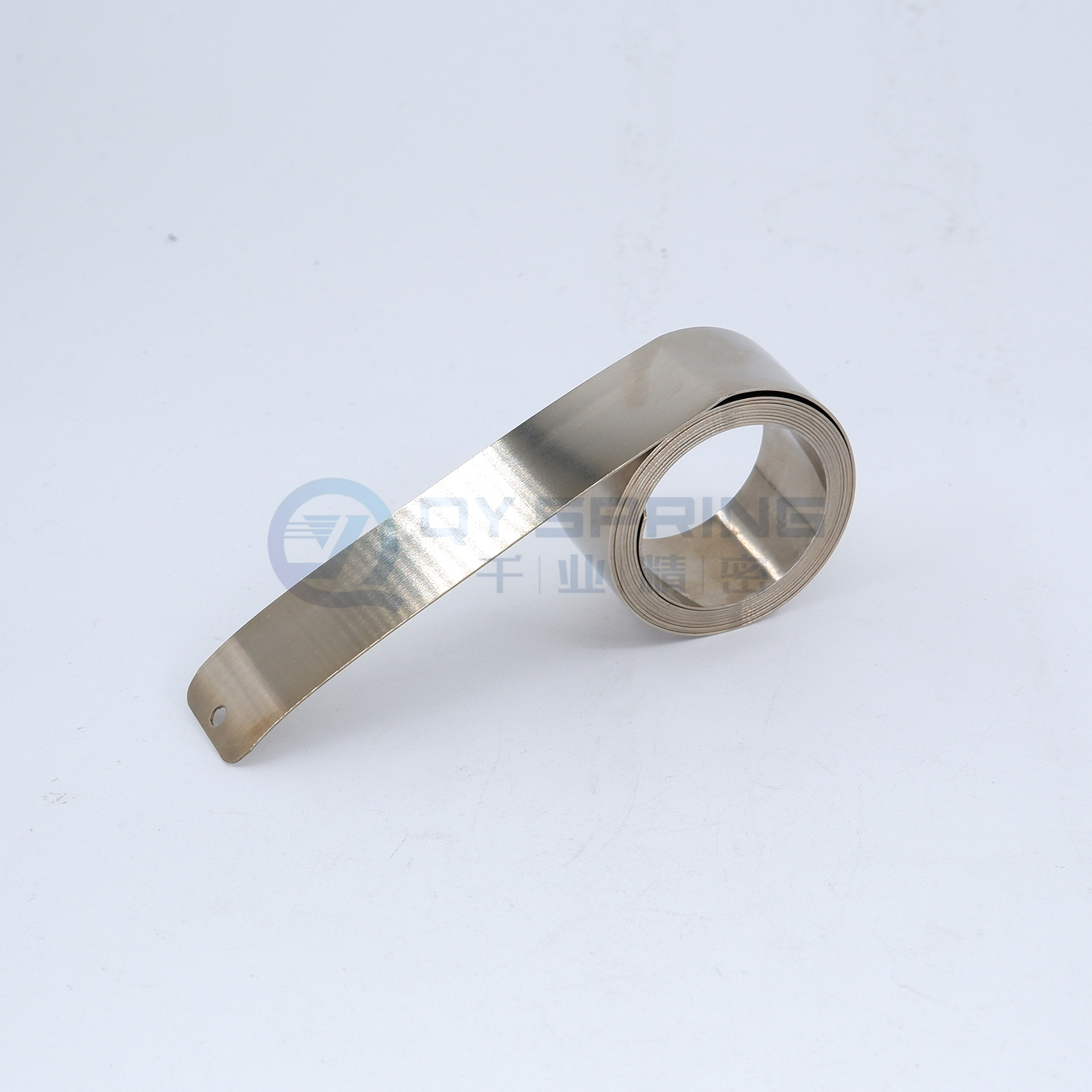

恒力彈簧又稱發條彈簧,使用不銹鋼鋼帶卷制而成。在彈簧增加進去的應力決定彈簧的直徑,力量和壽命。恒力彈簧的動作跟拉伸絲帶的動作很類似。彈簧拉伸和回卷,工作的那一部分跟彈簧自身圓形成相切,只要彈簧的直徑一定,彈簧的力量就是恒定的。
在極端長的彈簧設計中,改變的直徑有優勢,拉力隨著彈簧的拉伸稍微的增大一點。但是,這個增加的部分相對于拉伸的長度比較小的,在很多的應用中可以忽略。根據恒力彈簧的應用原理,恒力彈簧可分為線性運動的恒力彈簧和旋轉運動的恒扭矩彈簧。要選擇或制造正確的彈簧,您必須知道彈簧達到“恒力”階段所需克服的大致初始力或負載。初始負載越高,您需要的彈簧直徑越大。此外,彈簧端部細節需要設計為固定或連接到將卷曲和展開的組件。
